系統能耗低才是真正的核心競爭力
作者：佳和采暖發表時間：2018-03-29瀏覽量：7312【小中大】
在德國，暖衛與通風空調行業始終是一個有生命力的行業，它不受其他經濟的影響，該行業每年都在招人。因?yàn)榕l(wèi)與通風空調專業和人們的生活緊密相連，是家庭的必需品。
文本標簽：暖衛、通風空調
在德國，暖衛與通風空調行業始終是一個有生命力的行業，它不受其他經濟的影響，該行業每年都在招人。因?yàn)榕l(wèi)與通風空調專業和人們的生活緊密相連，是家庭的必需品。
隨著我國經濟的發展與人民生活水平的提高，獨立采暖系統的安裝在我國南方日益熱了起來，許多人看到了這塊蛋糕與誘人的前景，都涌了進來。因?yàn)榕l(wèi)與通風空調行業的門檻不太高，這就造成了惡性競爭，相互壓價、安裝質量良莠不齊、普遍能耗很高。我國的天然氣嚴重依賴進口，許多地方本來就氣源緊張、環境空氣不好、霧霾嚴重，導致一些政府部門和專業人士對獨立采暖持異議；由于使用費用高昂，更多想安裝的家庭也持觀望態度。
這里，我們對德國的兩個家庭采暖系統進行分析：
Hanuska先生家庭（改造后的建筑）
1.1家庭概況與當?shù)貧夂?/strong>
總建筑面積302?，供熱面積220?；家庭成員4口人。
該住宅位于Bad Aibling，今年冬天（2013.11.01 - 2014.02.27）的溫度曲線見圖1（大部分最低溫度在0℃上下，-5℃以下溫度不多見）：

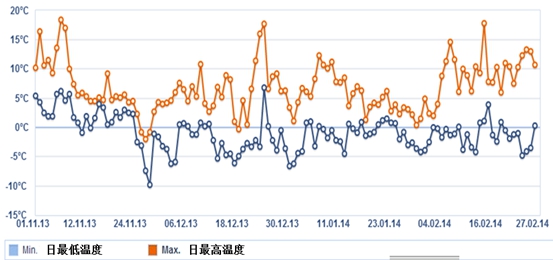

圖1 今年冬天Bad Aibling地區的日最低溫度和日最高溫度曲線圖
1.2 家庭供熱概況
采暖熱源：燃油冷凝水鍋爐，12 - 18 KW, 2級燃燒器
屋面有25 ?太陽能集熱器，用于生活熱水（沐浴等）和地暖，設有蓄熱水箱2400 L。
生活熱水溫度55℃
地暖供水溫度32 - 35℃，max 37 ℃；地暖回水溫度.23℃。
房間采暖無一關閉，整個采暖系統根據室外溫度自動控制，當室外溫度< 15℃時，采暖自動運行。
每個房間可以根據需要各自調節，房間設置溫度如下：
客廳20℃，衛生間 22℃，廚房18℃，臥室16℃，書房20℃。
夜間采暖溫度下調15%。
家庭能耗概況
采暖與生活熱水平均每年消耗燃油約2100 L，即9,1 L /（??a）。
德國輕質燃油密度約為0.833kg/L，熱值約為42.6MJ/kg，9.1L×0.833kg/L= 7.58kg；我國天然氣熱值約為8500kcal/m?（35.6MJ/m?）。相當于耗天然氣9.07m3 /（??a）。
在冬天冷的月份（11月 - 3月），全家共耗燃油約200 - 230L/ mon，相當于消耗天然氣199.3 - 229.3m3/mon，按照我國天然氣價格2.5元/m?，支出費用相當于max 499 ? 574元/月。
若考慮到燃?xì)忮仩t的熱效率比燃油鍋爐高些，實際費用還要低些。因?yàn)檫@款燃油冷凝水鍋爐的效率約為104%，而燃?xì)饫淠仩t效率在107% - 108%。
建筑絕熱與采暖絕熱概況
三年前，Hanuska先生進行建筑絕熱和地暖系統的建造
外墻外保溫采用140mm耐火絕熱層（見圖2照片），絕熱層外采用憎水砂漿與含分散劑涂料粉刷。在離室外地面50cm以下的絕熱層采用專門的聚氨酯硬質泡沫板直敷設至地面（因?yàn)榻咏孛鏉駳廨^大，對絕熱以前也高些）。

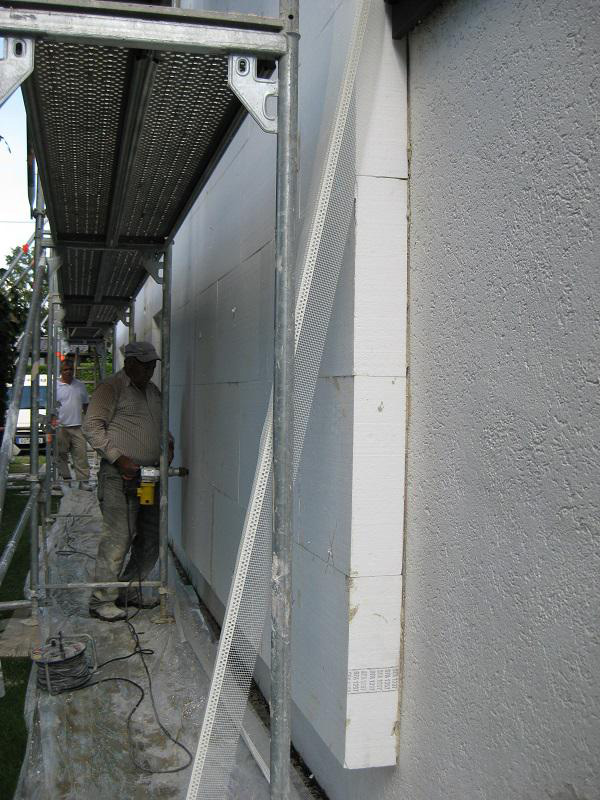

圖2 保溫工正在進行外墻外保溫施工
在節能維修裝修前，請了專門的評估公司進行建筑材料精確的分析，以便達到省錢的目的（包括考察室內外的情況，每個圍護結構的耗熱量計算等）。例如他們原來的窗戶是1979年安裝的雙層玻璃窗，木框保持仍然完好，根據分析只要更換玻璃，不用更換整個窗戶 ? 舊窗戶U=2.3，新窗戶U=1.1 ? 兩者的價格相差8000歐元）。
住宅原樓板10cm厚，地暖絕熱層采用40mm厚的聚氨酯板。
地暖加熱管：PE-RT管DN 16（外徑20 mm），敷設間距300 - 350 mm（管材彎曲180?受應力較?。曰刈中畏笤O(shè)在網格模板里，總共訂購了580 m管子（管材消耗量相當于2.64m/?）。當房間面積大于24m2時，管路采用兩個回路。
管子上方澆注水泥砂漿厚度不少于40mm，以保證砂漿層的強度與蓄熱能力；上方敷設瓷磚（這就類似于瓷磚壁爐，具有較好的導熱與蓄熱作用）。
在德國，地暖供水溫度55℃嫌太高（第一能耗較高，第二對健康不利 - 即人體舒適性較差），不允許使用，一般都在45℃以下。
能耗費用與絕熱費用的回收
目前,德國Bad Aibling的化石能源價格：
燃油的價格是0.84歐元/L；天然氣價格是0.056歐元/kWh或者0.574歐元/m?。德國政府對節能還有一些補貼，根據資金投入的量可以有政府補貼、或者貼息貸款，在完成以后由專家評估驗收。補貼的金額相差較大，最多可達建造費用的20%。補貼的項目例如有：
采用新燃燒技術的節能鍋爐（例如冷凝水鍋爐），
安裝太陽能熱水器（用于生活熱水和采暖），
采用節能的循環泵，
對建筑物進行外墻的外保溫或內保溫。
德國家庭若想全部回收建筑絕熱費用，一般需要20年。
Hanuska家庭絕熱裝修的費用采用分期貼息貸款，大約7.5年后還清貸款，同樣約7.5年后可以收回外墻絕熱裝修的費用。
Hank先生家庭（舊建筑）
2.1家庭概況與當?shù)貧夂?br />Hank先生家庭的住宅是國家經濟適用房，于1983年建成，為聯排別墅型。墻體厚300mm，20mm厚水泥砂漿外粉刷，15mm厚石灰內粉刷，無絕熱層。墻體傳熱系數約為0.78W/??K。這在當時已經屬于很好了，在這以前的建筑墻體只有240mm厚。
底層下面是無采暖的地下室，冬天比采暖房間冷10℃；底層地面有50mm絕熱層。閣樓層自己在屋面加裝了150mm玻璃棉絕熱層。窗戶的傳熱系數為2.91W/ ??K。
家庭成員3人?，F(xiàn)在供熱面積為130?。
該住宅位于慕尼黑，今年冬天（2013.11.01 - 2014.02.27）的溫度曲線見圖3（大部分最低溫度在0℃上下，-5℃以下溫度不多見）：

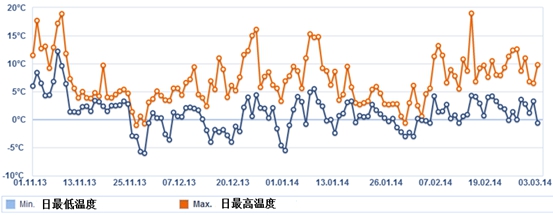

圖3 今年冬天慕尼黑日最低溫度和最高溫度曲線圖
2.2 家庭供熱概況與能耗情況
供熱采用燃?xì)獗趻鞝t，功率為15kW。采暖系統采用板式散熱器。
生活熱水溫度45℃（德國大部分地區采用地下水，水溫在16 - 18℃）；
采暖供水溫度隨室外溫度而變化，max70℃，當室外溫度為4℃時，供水溫度45℃。
客廳20℃，廚房、工作室與臥室18℃，衛生間22℃。
夜間、度假或較長時間外出時，采暖溫度下調15%。
整個采暖系統根據室外溫度自動控制，當室外溫度< 15℃時，采暖自動運行。
采暖與生活熱水耗氣量為105 kWh/??a，相當于10.63m?/ ??a，即整個住宅供熱年耗氣量1381m?，按我國天然氣價格計算，支出費用約為3452元/a（若按5個采暖月計算，平均耗氣費用約700元/月）。
德國人之所以這樣重視節能，是因?yàn)榈聡私?jīng)歷了1973年發生的世界能源危機，一夜間，原油價格漲了5倍，大部分汽車停開，采暖系統也不敢常開。德國的許多舊式住宅采暖能耗相當于燃油20L/（??a）以上，德國將近1/3的基礎能源產品被住宅采暖消耗掉，由于能源價格不斷升高，使政府和住戶頭痛不已。德國人意識到節能的重要性，開始建立和不斷完善其節能法。
從以上案例可以看出建筑絕熱和調節可以節能（嚴格施工的絕熱可以使用40 - 50年）。
建筑絕熱對我國南方地區冬天3個月的采暖和夏天3個月的空調系統制冷運行都起著節能的作用。
化石能源使用過程中會新增大量溫室氣體CO2，同時可能產生一些有污染的煙氣，產生霧霾，威脅我國環境、國人的健康與全球生態。建筑絕熱能減少煙氣排放、減少霧霾！
多耗能就意味著您愿意每天向窗戶外撒鈔票！多耗能就意味著您愿意忍受霧霾！
我國現在獨立采暖的能耗非常高，是德國的4 ? 5倍，由于設計人員、施工人員和客戶的觀念還無法接受德國的模式，但我們建議至少可以做到以下幾點：

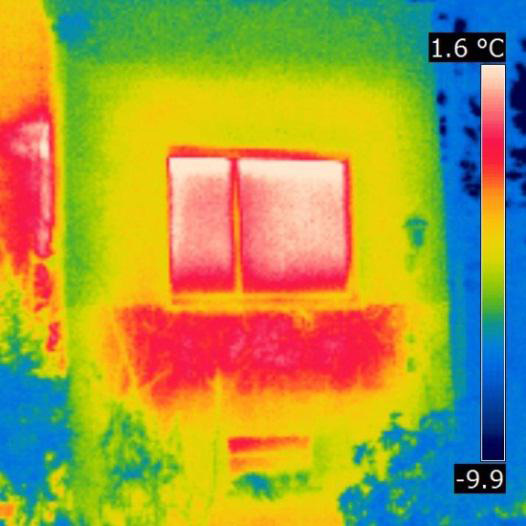

圖4 窗戶下設置散熱器的紅外成像照片
從圖3紅外成像照片可以看出，窗戶和設置散熱器的墻體溫度最高，也就是熱損失最大。以下兩項措施可以節能約20%以上。
盡可能用節能的雙層玻璃窗戶來更換能耗高的窗戶（能耗高的窗戶不僅傳熱系數大，冷風滲透量更大！）。
散熱器靠墻一側做絕熱，絕熱寬度比窗戶盡可能寬些。
盡可能不要在外墻開墻槽，若需開墻槽，在管道外面要做絕熱。
地暖絕熱板采用品牌企業合格的產品（不合格產品主要表現在厚度與密度不符合要求，甚至添加廢舊原料，即絕熱性能差）。
夜間與較長時間外出時，將采暖溫度下調15%；調節定時采暖，僅此兩項即可節能15 % - 20%。
可能的話，做外墻外保溫或內保溫，30mm厚絕熱層可節能至少20% - 30%；若絕熱層更厚些，則節能更多。
一個行業若在節能上相互競爭，將形成一種良性競爭，使獨立采暖的運行費用大大降低，更多的客戶愿意接受和安裝采暖系統，這個行業的壽命才會更長！我公司從去年開始，支出了更多的費用與精力，培訓員工；推行采暖系統整體解決方案，向客戶提出節能建議，我們不保證系統的價格是最低的，但保證系統的能耗是比較低的，因?yàn)橄到y(tǒng)節能才是核心競爭力。
